自転車 レストア クランクセット交換(& BB交換)(1)
JUGEMテーマ:自転車

JUGEMテーマ:自転車

レストアは 主には シマノの 105系コンポーネント

まずは クランクセットの交換からスタート

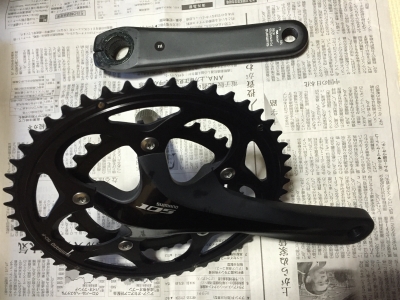

調達の クランクセット シマノ FC-5750
*コンパクトクランク 50-34T  165cm

これは クランクとチェーンリング一体

且つ

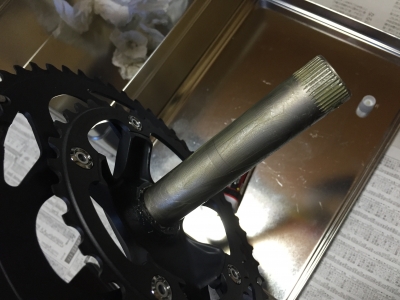

カセットタイプのBBの軸にあたるものは

クランクに一体化されている



よって

BB(ボトムブラケット)は ホーローテック兇鯀択


BBは SM-BBR60 に 決定


作業は 現在のクランクとBBを取り外したうえで

クランクセットの交換となる


ただ 1988年モデルのロードであり

BBの詳細が明確ではない危惧があった

と言うのも 今年夏 1993年モデルMTBの

クランクセット交換 カセットBBが圧着式で交換不可となる

・・・おそるおそるの 作業開始

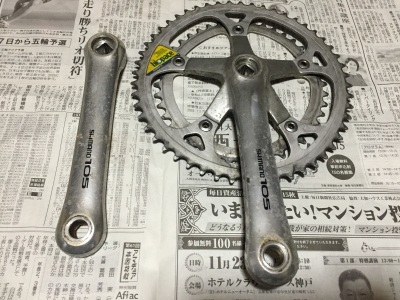

(1)クランクの取りはずし

.船А璽鵑鮴擇
以下

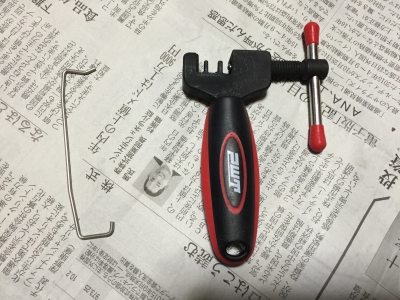

チェーン カッター

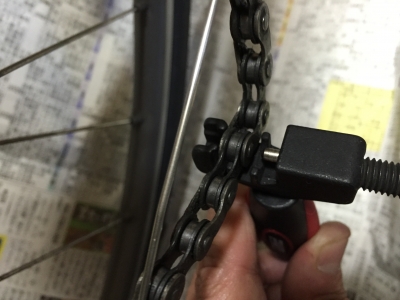

チェーンをカッターの溝にはめピンとカッターの軸を合わし
ネジって行く。チェーンピンの片側が押されはずれ一旦ネジが
軽くなるがもう一方のピンが外れるまでネジりピンがはずし
チェーンが切れる

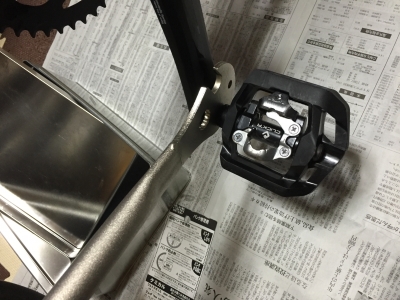

▲撻瀬襪鮗茲蠅呂困
下がペダルレンチ  柄が長いほうが力がかかりやすい


右側(チェーンリング側)は正ネジ 左側は逆ネジ

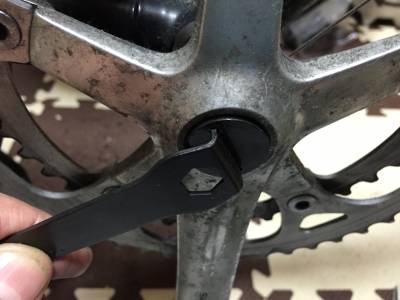

クランク軸のキャップを外す
クランクにアルミキャップがはまっていてドライバーなどで挑戦
するが意外に苦戦 仕方なく ペグスパナを購入に至る
*自転車の整備には一度しか使わないような専用の工具が多いので
困りますね

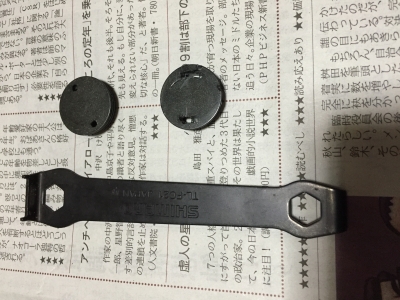

以下外したキャップとペグスパナ
TL-FC21


ぅ侫キシングボルト取り外し

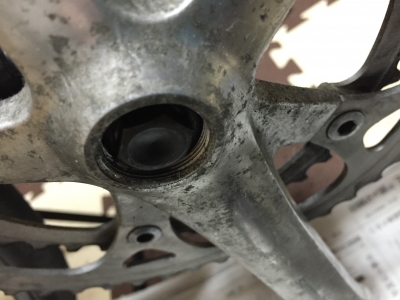

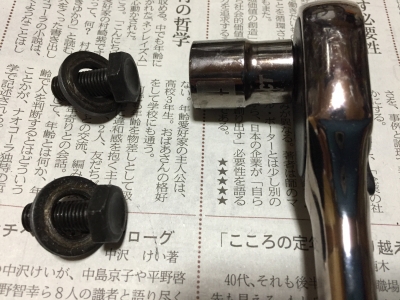

ペグスパナでキャップを外すとボルトが現れる(フィキシングボルト)
クランクを軸から外すには このボルトを外す必要がある

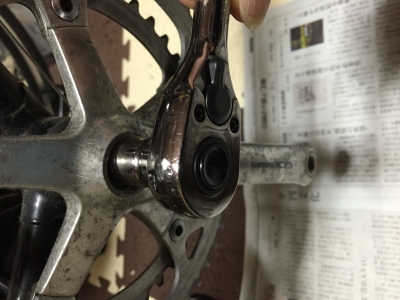

ネジは左右ともに正ネジで 今回は5mmのラチェットレンチ を使用

20151108_051026138_iOS - コピー.jpg
20151108_051412678_iOS - コピー.jpg

ゥランクを抜く

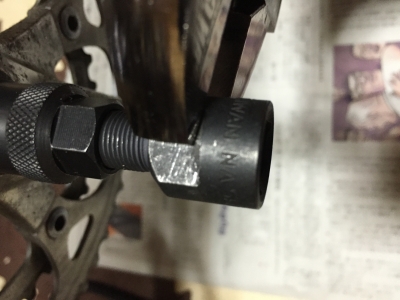

コッタレスクランク専用工具 を使う


左にネジが切ってあるが これを フィキシングボルトの後に
ネジ込挿入する


そのあと 右側のボルトを回しクランクをBBの軸から押し出し外す
*ボルトを回すと以下のように内側の軸がBBを押すことになります

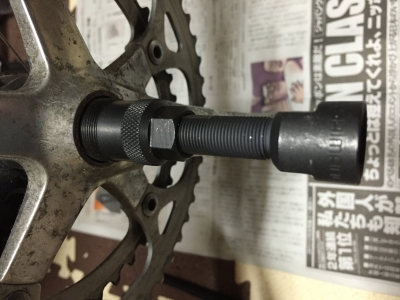

フィキシングボルトのあとにネジ込む


ボルトをモンキーレンチなどで回す

やっと これで
クランクがはずれました



ここまで まとめてみると 円滑に進んだように見えるが

なんのなんの

クランク軸のキャップを取り外しには

ペグスパナの 購入待ちで手間取るなどしつつ

クランクの取り外しが 完了


このあとは BBの取り外しだが これでもつまずき!

次回は そのつまずきからの記事で・・・・

(2)BB(ボトムブラケット)取はずし
